Produktdetails:
|
| Modellbezeichnung: | Fiberverbundene Kupplungen | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 3 |
| Hervorheben: | 1 bis 3 Lichtwellenleiter-Koppler,Stahlrohr-Lichtwellenleiter-Koppler,1 bis 3 fixierter Faser-Koppler |
||

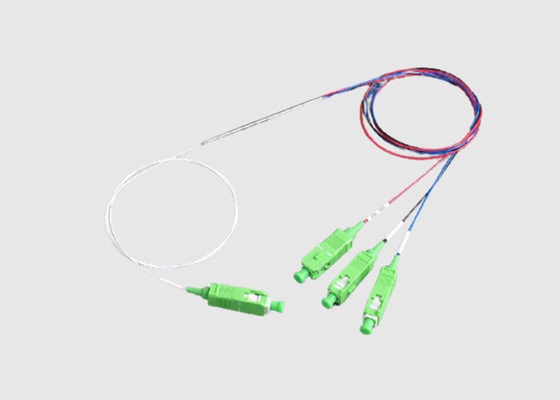

Optische Splitter 1 bis 3 Stahlrohr-Einmodus-Fusionsfaserkopplung
Kurze Einführung der optischen Kopplung:
FBT Optical Coupler (Splitter) 3 in 1 aus Stahlrohr Single Mode Fused Type Fiber Coupler FBT Fiber Optic Splitter kann mit SC FC LC ST Faserverbindern nach Kundenanforderungen hinzugefügt werden.Einzelmodus 0.9mm lose Rohrfaser, Wellenlänge 1310/1550nm oder 1310/1490/1550nm, Standard-Split-Verhältnis 33/33/33, Sie können auch 30/30/40,30/35/35 anpassen, um für Innen- / Außenfaser-Terminalgeräte zu passen.
FBT-Kopplungen geben nur definierte Wellenlängen durch. Zum Beispiel in einem Single-Window-FBT-Kopplung, wird es eine definierte Wellenlänge normalerweise 1310 dann unterstützt es nur 1310 Wellenlänge.
1 × 3 Glasfaserkopplung Merkmale und Vorteile:
1) Niedrige Verluste und niedrige WDL
2) Ultra niedrige PDL
3) Ultrabreite Betriebsbandbreite +/- 80 nm
4) Hohe Richtbarkeit
5) Mini-Packung
6) Verschiedene Kombinationen der Kupplungsquoten
7) Niedriges Sprachverhalten und übermäßiger Verlust
8) Hoher optischer Rücklaufverlust
9) Erhältlich im Doppel-/Dreiwellenlängenbetrieb
10) Optionale Verbindungen auf Anfrage
11) Erhältlich in 250um und 900um Fasern, 2 mm oder 3 mm
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
|
1X3 33x33x33 1310&1550nm Kleingröße WBC Technische Spezifikation für die Beschaffung optischer Splitter Version:A/0 |
||||||||||||
| Parameter | Einheit | Spezifikationen | ||||||||||
| Arbeitswellenlängenbereich | m | 1310±20 und 1550±20 | ||||||||||
| Einfügungsverlust (über den gesamten Wellenlängenbereich) | dB | ≤ 55 | ||||||||||
| Optischer Rücklaufverlust | Min. | dB | 50 | |||||||||
| Richtlinie | Min. | dB | 55 | |||||||||
| Polarisierungsabhängige Verluste | Maximal | dB | 0.2 | |||||||||
| Temperaturabhängige Verluste | Maximal | dB | 0.15 | |||||||||
| Betriebstemperatur | °C | -5 bis 75 | Max. optische Leistung | Mw | 500 | |||||||
| Speichertemperatur | °C | -40 ~ 85 | Betriebsfeuchtigkeit | % | 0 ~ 90 | |||||||
| Zuverlässigkeitsanforderung | Einheitlich mit GR-1209-CORE und GR-1221-CORE | |||||||||||
| Verpackungsspezifikationen | ||||||||||||
| Packungsgröße | Φ3.0×L48 oder Φ3.0×L45 | Faserlänge | 1 ± 0,1 m | |||||||||
| Art der Faser | Corning SMF28 oder andere Fasern | |||||||||||
| Typ Schweinsschwanz | 250um Barfaser | |||||||||||
| Farbcode der Faser | - Keiner. | |||||||||||
| Anschlüsse | - Keiner. | |||||||||||
|
Anmerkungen: 1Temperaturabhängiger Verlust ist definiert als die Variation des Einsatzverlustes über den gesamten Betriebstemperaturbereich.
2Der 1000-Stunden-Zuwahrungsbericht für 85°C, 85% RH oder 75°C, 90% RH ist vorzulegen.
|
||||||||||||
1 × 3 Glasfaserkopplung Anwendung:
FTTx-Systeme
LAN-, WAN- und Metro-Netzwerke
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Wuhan Geehe Dienstleistungen:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
