Produktdetails:
|
| Modellbezeichnung: | Optische Splitter-Kopplung | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 3 |
| Hervorheben: | Koppler des Lichtwellenleiter-1565nm,Koppler des Lichtwellenleiter-1×3,Optischer Koppler 1×3 |
||

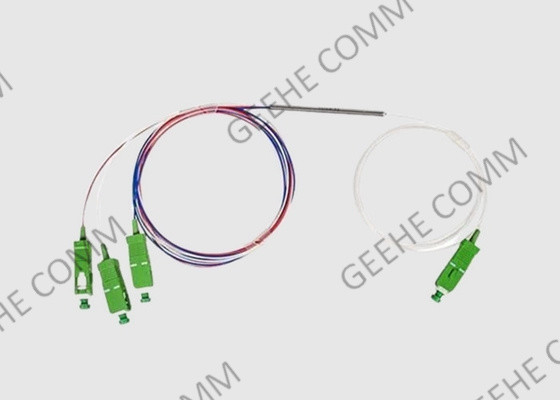

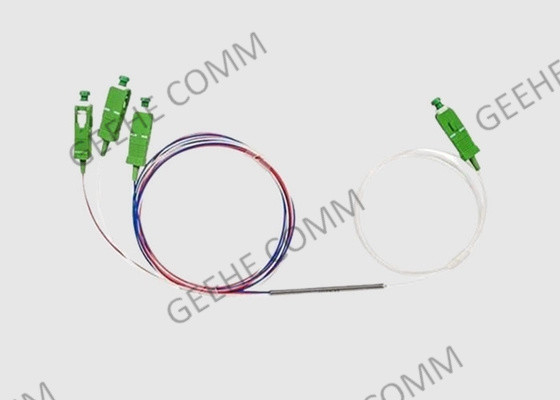

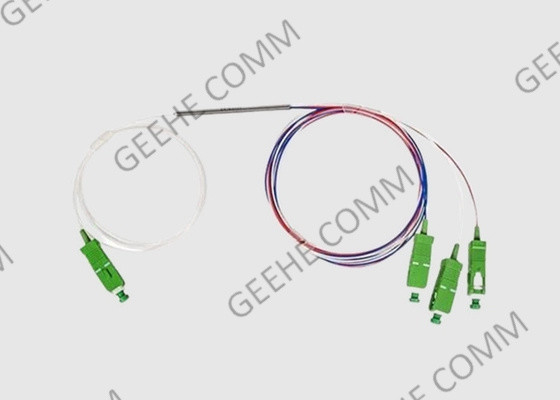

Ultra-Größe 1525-1565nm 1 × 3 Breitbandoptischer Splitter-Kopplung
Kurze Einführung der optischen Kopplung:
Die Single-Mode-Kopplungen/Splitter sind maßgeschneidert nach unseren Kunden-Spezifikationen gebaut.1Wir bauen Metallröhren, ABS-Boxen, Kunststoffmodule,und LGX-Typbaugruppen mit einem beliebigen Hauptverbindungstyp.
Die FBT-Kopplungen basieren auf dem Standard-Doppelfenster-Typ und eignen sich für Anwendungen, bei denen die PDL des Systems kritisch ist, mit einer sehr niedrigen PDL von weniger als 0,06 dB für ein Kopplungsverhältnis von 50/50.Der Verlust im Gegenzug, UPC ≥ 65DB, APC ≥ 50DB mit hoher Konnektivität.
1 × 2 Glasfaserkopplung Merkmale und Vorteile:
1) Niedrige Verluste und niedrige WDL
2) Ultra-niedrige PDL
3) Ultrabreite Betriebsbandbreite +/- 80 nm
4) Hohe Richtbarkeit
5) Mini-Packung
6) Doppelbetriebsfenster
7) Kompaktes Paket
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
|
1X3 33x33x33 1525-1565nm WBC Technische Spezifikation für die Beschaffung optischer Splitter Version:A/0 |
|||||||||
| Parameter | Einheit | Spezifikationen | |||||||
| Arbeitswellenlängenbereich | m | 1525 bis 1565 | |||||||
| Einfügungsverlust (über den gesamten Wellenlängenbereich) | dB | 4.6-5.2 | |||||||
| Optischer Rücklaufverlust | Min. | dB | 50 | ||||||
| Einheitlichkeit | Maximal | dB | 0.6 | ||||||
| Richtlinie | Min. | dB | 55 | ||||||
| Polarisierungsabhängige Verluste | Maximal | dB | 0.2 | ||||||
| Temperaturabhängige Verluste | Maximal | dB | 0.15 | ||||||
| Betriebstemperatur | °C | -5 bis 75 | Max. optische Leistung | Mw | 500 | ||||
| Speichertemperatur | °C | -40 ~ 85 | Betriebsfeuchtigkeit | % | 0 ~ 90 | ||||
| Zuverlässigkeitsanforderung | Einheitlich mit GR-1209-CORE und GR-1221-CORE | ||||||||
| Verpackungsspezifikationen | |||||||||
| Packungsgröße | Φ4,0 × L60 | Faserlänge | 1 ± 0,1 m | ||||||
| Art der Faser | Corning SMF28 oder andere Fasern | ||||||||
| Typ Schweinsschwanz | 250um nackte Faser mit 900um losem Rohr | ||||||||
| Farbcode der Faser | - Keiner. | ||||||||
| Anschlüsse | - Keiner. | ||||||||
|
Anmerkungen: |
|||||||||
1 × 3 Glasfaserkopplung Anwendung:
FTTx-Systeme
LAN-, WAN- und Metro-Netzwerke
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Wuhan Geehe Dienstleistungen:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
