Produktdetails:
|
| Modellbezeichnung: | Einzelmodus FBT Splitter 1550 0,9 mm | Optokoppler-Konfigurations-Art: Wellenlänge des Betriebs1x2: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 2 |
| Hervorheben: | 9/125 Singlemode FBT-Teiler,Teiler 1x2 FC/APC FBT,0.9mm 10/90 FBT-Teiler |
||

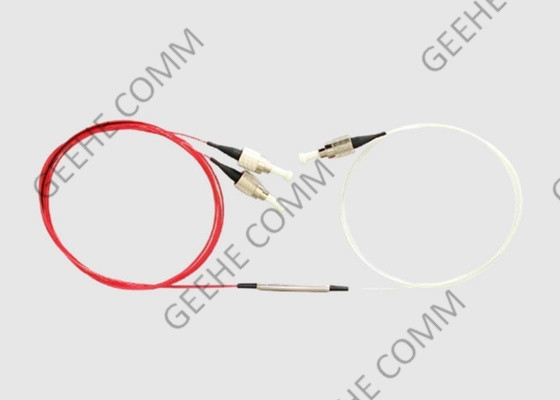

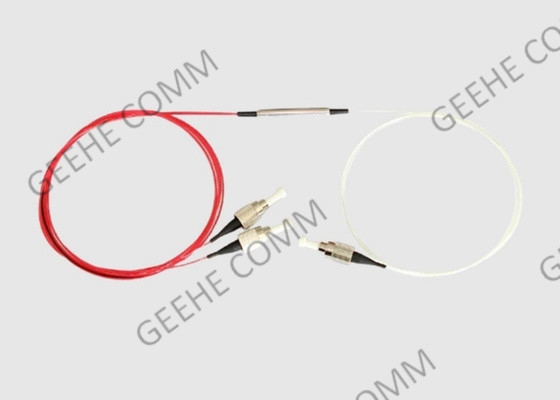

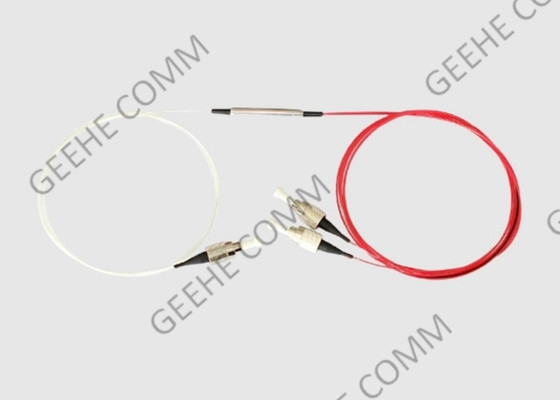

1x2 FC/APC FC/APC 9/125 Einzelmodus FBT Splitter 1550 0,9mm 10/90 Split-Verhältnis
Kurze Einführung der optischen Kopplung:
Geehe-Glasfaserkopplungen (Splitter) sind in einer Vielzahl von Stilen und Größen erhältlich, um Licht mit minimalem Verlust zu spalten oder zu kombinieren.Alle Splitter werden mit einem sehr einfachen Verfahren hergestellt, das zuverlässigeSplitter können in kundenspezifischen Faserlängen und mit jeder Art von Verbindung hergestellt werden.
WDM (Wellenlänge-Division-Multiplexing), die passive Multiplexer und Demultiplexer sind.Diese Zubehörteile ermöglichen die Konzentration von Signalen mit unterschiedlichen Wellenlängen auf einem einzigen Glasfaserkabel oder, umgekehrt, um Signale mit unterschiedlichen Wellenlängen zu verschiedenen Ausgängen auf dem WDM-Modul zu trennen.
1 × 2 Glasfaserkopplung Merkmale und Vorteile:
1) geringer Einsatzverlust
2) Hohe Reflexionsquoten
3) Selektive Handhabung über Wellenlängen oder Bandbreite
4) Hohe thermische und mechanische Stabilität
5) Splitquoten können ausgewählt werden (1%... 50%)
6) Gute Kanal-zu-Kanal-Einheitlichkeit
7) Produktion nach Kundenvorgabe
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
|
1×2 980 &1550 WDM-Technische Spezifikation für die Beschaffung optischer Splitter Version:A/0 |
||||||||
| Leistungsspezifikationen | Parameter | Spezifikationen | Einheit | Anmerkung | ||||
| Arbeitswellenlänge des Signals (λs) | 1528 bis 1569 | m | ||||||
| Funktionswellenlänge der Pumpe Bereich (λp) | 965 bis 985 | m | ||||||
| Einsetzungsverlust | Signal ∆gemeinsame | ≤ 020 | dB | |||||
| Pumpe ∆common@lp | ≤ 020 | dB | ||||||
| Isolation | Signal ∆gemeinsame | ≥ 20 | dB | |||||
| Pumpe ∆common@lp | ≥ 17 | dB | ||||||
| Polarisierungsabhängige Verluste | ≤ 005 | dB | ||||||
| Temperaturabhängige Verluste | ≤ 015 | dB | ||||||
| Richtlinie | ≥ 55 Jahre | dB | ||||||
| Betriebstemperatur | -5 bis 75 | °C | Max. optische Leistung | Mw | 500 | |||
| Speichertemperatur | - 40 bis 85 | °C | Betriebsfeuchtigkeit | % | 0 bis 90 | |||
| Zuverlässigkeitsanforderung | Einheitlich mit GR-1209-CORE und GR-1221-CORE | |||||||
| Verpackungsspezifikationen | Parameter | Spezifikationen | ||||||
| Art der Faser | OFS 980-20 oder andere Fasern | |||||||
| Abmessung | Φ2,4-L30 ((mm) | |||||||
| Schwanzlänge (alle Häfen) | 1.0 ± 0,1 m | |||||||
| - Ich weiß. | Optischer Stecker (alle Anschlüsse) | Keine | ||||||
|
Anmerkungen: 1Der Wellenlängeabhängige Verlust ist der Unterschied zwischen dem maximalen Einsatzverlust und dem minimalen Einsatzverlust über den gesamten Arbeitswellenlängenbereich. 2Temperaturabhängiger Verlust ist definiert als die Variation des Einsatzverlustes über den gesamten Betriebstemperaturbereich. 3Der 1000-Stunden-Zuwachsbericht für 85°C, 85% RH oder 75°C, 90% RH ist vorzulegen. |
||||||||
1 × 2 Glasfaserkopplung Anwendung:
1Fernmelde- und Datenkommunikation
2. Glasfaserausrüstung und -systeme
3. CATV-Systeme
4. Lokalnetz, PON und FTTH
5. Fasersensoren
6. Konformität
Einhaltung der Vorschriften
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Wuhan Geehe Dienstleistungen:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsprozess von SGS vertraut
