Produktdetails:
|
| Modulname: | Monomode- fixierte Verdrahtungshandbuch | Portart: | 2×2 |
|---|---|---|---|
| Faser-Art: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Mit Verbindungsstücken Sc APC | Zopf-Länge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Monomode- fixierte Verdrahtungshandbuch,Mehrfachkoppler 1310nm fixierte Verdrahtungshandbuch,Faser 1550nm Optik-Verdrahtungshandbuch |
||

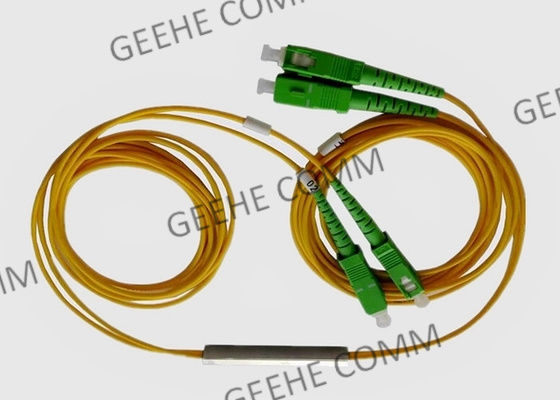

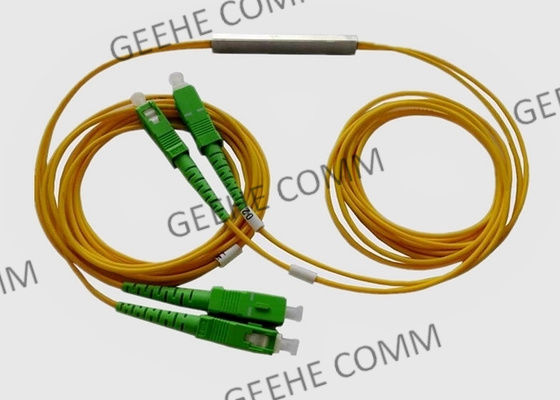

Monomode- fixierter Verdrahtungshandbuch-Wellenlängen-Abteilungs-Mehrfachkoppler 1310nm und 1550nm
Basisdaten:
Sicherung Verdrahtungshandbuch basiert auf fixierter biconical Verjüngungstechnologie mit ultra-niedriger Einfügung. Es könnte direkt in Fernbeförderungstelekommunikation, in die digitale, Hybrid- und SeinVideosysteme, IN CATV-Systeme u. Faser in Optik-Sensoren und in Hochgeschwindigkeitsnetzwerke integriert werden. Diese Koppler sind GR-1221-CORE und CR-1073-CORE qualifizierte, stellen wir auch kundengebundenen Entwurf zur Verfügung, um einzelnen Bedarf und Anwendungen zu treffen.
Geehe begann, sich von fixierten biconical Bandgeräten in dem 2003-jährigen zu entwickeln, jetzt die biconical Bandgeräte haben erweitert zu 280 Einheiten. Die Software wurde auch von uns selbst entwickelt. Deshalb haben wir bessere Steuerung über Qualität und sind in einer besseren Position, zum von neuen Produkten zu entwickeln.
.
Fixiertes Verdrahtungshandbuch Benefit&Features:
Niedriger überschüssiger Verlust
Verschiedenes Kopplungsverhältnis
Kompakte Größe
Hohe Stabilität und Zuverlässigkeit
Inspektion, Millimeter, P.M.-Version
Fixierte Verdrahtungshandbuch-Anwendung
Fixiertes Verdrahtungshandbuch Benefit&Features:
* GR-1209-CORE Anforderungen für passive Optikkomponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
* Optikstandard interpretability verbindungsstück der Faser TIA-604
* ROHS-Richtlinie auf der Beschränkung von Gefahrstoffen
Fixierte Verdrahtungshandbuch-Anwendungen:
Specifications&-Technologie-Parameter:
| Parameter | Verdrahtungshandbuch Verdrahtungshandbuch 980/1550nm oder 1060/1550nm | VERDRAHTUNGSHANDBUCH 1310/1550nm | VERDRAHTUNGSHANDBUCH 1480/1550nm |
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikationen können auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
Verdrahtungshandbuch-Kabel-Art:
1. Monomodefasern lassen einen Modus fortpflanzen.
2. stützen Multimodefasern die Ausbreitung von mehrfachen Modi.
3. ist Wellenlängenbereich die Strecke der Wellenlängen, die das Verdrahtungshandbuch herein laufen lässt.
4. nannte Bandbreite, auch Kanalabstand, ist die Größe der Fenster in Nanometer.
5. ist Kanalabstand der Mitte-zumitteunterschied bezüglich der Frequenz zwischen benachbarten Kanälen. Zweihundert Gigahertz entspricht .4 Nanometer-Abstand, entspricht 100 Gigahertz .2 Nanometer-Abstand, und 50 Gigahertz entspricht .1 Nanometer-Abstand.
6. ist Zahl von Kanälen die Anzahl von Kanälen, die das Gerät Informationen senden muss. Diese Zahl kann von 4 bis 160 mit den Entwurfsverbesserungen reichen, die mehr Kanäle addieren.
7. ist Einfügungsdämpfung die Verminderung, die durch die Einfügung von Wellenlängenabteilungsmehrfachkopplern (Verdrahtungshandbuch) verursacht wird in einem optischen Übertragungssystem.
Polarisation-abhängiger Verlust ist die maximale Abweichung in der Einfügungsdämpfung über allen InputPolarizationszuständen.
