Produktdetails:
|
| Modulname: | 1x2 Ports 900um Loose Tube Jacket Fused WDM | Portentyp: | 2×2 |
|---|---|---|---|
| Fasertyp: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser | Kleider und Kleidung: | 250um oder 900nm oder andere |
| Anschlüsse: | Mit FC UPC-Anschlüssen | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Betriebswellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Fixierte Faser Verdrahtungshandbuch-Jacken-SMF28e,1x2 trägt fixierte Verdrahtungshandbuch-Jacke,SMF28e-Faser Optik-Verdrahtungshandbuch |
||

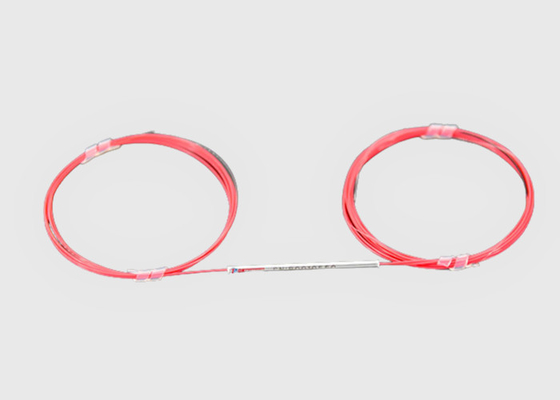

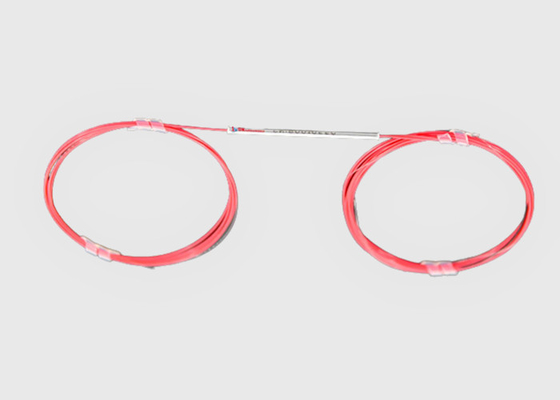

1x2 Ports 900um Loose Tube Fused WDM Jacket SMF28e Faser 1m Nackte Faserlänge
Grundlegende Informationen:
980/1060nm Fused WDM Modul kann 980nm und 1060nm Signale in eine Faser oder separate 980nm und 1060nm Signale in zwei Fasern kombinieren.
Bei 1×2 oder 2×2 Kupplungen/Splittern bezeichnet der orangefarbene Schaltfaden den primären Eingang, der andere orangefarbene den primären Ausgang. Sekundäre Eingangs- und Ausgangsfasern sind natürlich.Bei einem nicht 50/50-Kopplungsverhältnis, wird der größere Prozentsatz der Kopplungsquote immer auf der anderen orangefarbenen Leitung liegen.
Wir haben verschiedene ArtenBiconische Maschinen mit geschmolzenem Kegel, Lieferzeiten sind garantiert.
.
2 × 2 Fused WDM Vorteil und Merkmale:
Niedriger Überschussverlust
Verschiedene Kupplungsquoten
Kompakte Größe
Hohe Stabilität und Zuverlässigkeit
SM, MM, PM-Version
Fusionierte WDM-Anwendungen
Vorteile und Merkmale von Fused WDM:
* GR-1209-CORE Anforderungen an passive optische Komponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen an einmodische optische Steckverbinder
* TIA-604 Interpretierbarkeitsnorm für Glasfaseranschlüsse
* ROHS-Richtlinie zur Beschränkung gefährlicher Stoffe
2 × 2 Fused WDM-Anwendungen:
Spezifikationen und Technologieparameter:
| Parameter | 980/1550 nm WDM oder 1060/1550 nm WDM | 1310/1550 nm WDM | 1480/1550 nm WDM |
| Fasertyp (dB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Betriebswellenlängem) | 980 und 1550 | 1060 und 1550 | 1310 und 1550 | 1480 und 1550 | |||||
| Betriebsbandbreitem) | ±10/20 | ±15 | ±15 | ||||||
| Zulassung | P | Eine | P | Eine | P | Eine | P | Eine | |
| EinfügungsverlustdB) | ≤ 015 | ≤ 025 | ≤ 030 | ≤ 040 | ≤ 02 | ≤ 03 | ≤ 03 | ≤ 035 | |
| IsolationdB) | ≥ 20 | ≥ 18 Jahre | ≥ 20 | ≥ 18 Jahre | ≥ 25 | ≥ 18 Jahre | ≥ 25 | ≥ 18 Jahre | |
| PDL (((dB) | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 01 | ≤ 01 | |
| RichtliniendB) | ≥ 55 Jahre | ||||||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||||||
* Die obige Spezifikation schließt den Stecker aus.
* Weitere Spezifikationen können auf Kundenanforderung vorgenommen werden
Informationen zur Bestellung:
| WDM- | Ich... | XX- | XX- | - Ich weiß nicht. | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 m X:Anpassung |
25250 μM Faser 09:900μM lose Faser 20: 2mm Kabel 30: 3 mm Kabel |
SC:SC/UPC SA:SC/APC ..... 00:Kein Stecker |
A: Eine B: B C: C |
|||||
| Zulassung | Operation Wellenlänge | Art der Faser | Faserlänge | Typ Schweinsschwanz | Verbindungstyp | Abmessungenn | ||||
WDM-Kabeltypen:
1Einmodische Fasern ermöglichen die Ausbreitung einer Mode.
2Multimodefasern unterstützen die Verbreitung mehrerer Modi.
3Der Wellenlängenbereich ist der Wellenlängenbereich, in dem das WDM funktioniert.
4Die Bandbreite, auch Kanalabstand genannt, ist die Größe der Fenster in nm.
5Der Kanalabstand ist der Frequenzunterschied zwischen den benachbarten Kanälen. 200 GHz entspricht einem Abstand von 0,4 nm, 100 GHz entspricht einem Abstand von 0,2 nm,und 50 GHz entspricht .1 nm Abstand.
6Die Anzahl der Kanäle ist die Anzahl der Kanäle, die das Gerät zur Übermittlung von Informationen benötigt.
7Ein Einsetzungsverlust ist die Dämpfung, die durch das Einsetzen von Wellenlängendivision-Multiplexern (WDM) in ein optisches Übertragungssystem verursacht wird.
Der polarisierungsabhängige Verlust ist die maximale Abweichung des Einsatzverlustes über alle Eingangspolarisierungszustände.
