Produktdetails:
|
| Modulname: | 1x2 Ports 900um Loose Tube Jacket Fused WDM | Portentyp: | 2×2 |
|---|---|---|---|
| Fasertyp: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser | Kleider und Kleidung: | 250um oder 900nm oder andere |
| Anschlüsse: | Mit FC UPC-Anschlüssen | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Betriebswellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | fixierte loses Rohr 900um Verdrahtungshandbuch,Einmodenfaser Optik-Verdrahtungshandbuch,1m Faser-Länge fixierte Verdrahtungshandbuch |
||

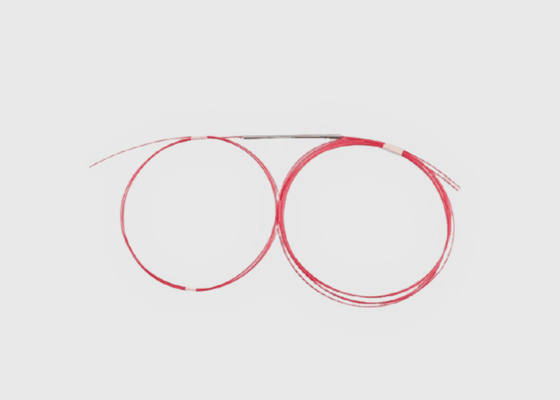

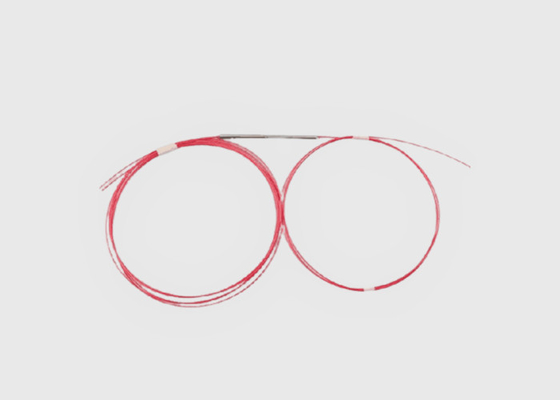

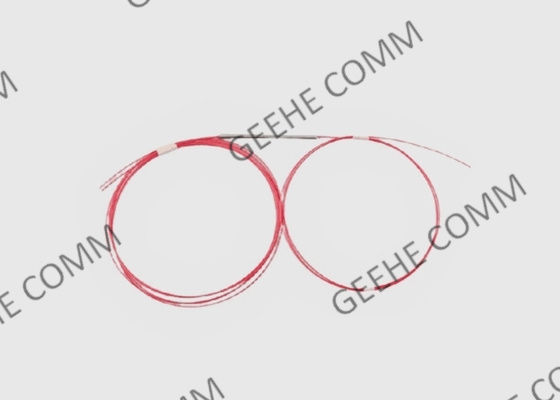

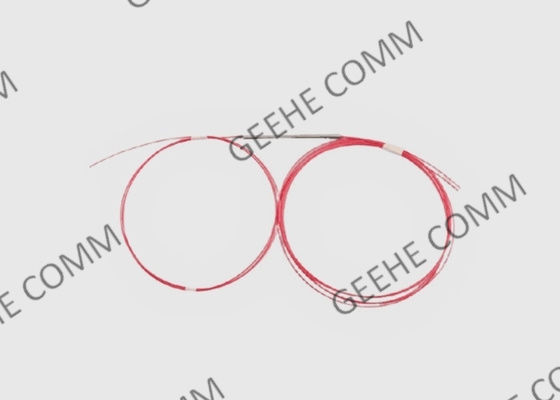

Einzelmodus 900um losen Röhrchen Fusion
Grundinformationen:
980/1060nm Fused WDM -Modul können 980nm- und 1060 nm -Signale in eine Faser oder eine getrennte 980 nm- und 1060 nm -Signale in zwei Fasern kombinieren. Es wird für optische Verstärker verwendet.
Für 1 × 2 oder 2 × 2 Koppler/Splitter bezeichnet das orangefarbene Blei den primären Eingang, die andere Orange bezeichnet die primäre Ausgabe. Sekundäre Eingangs- und Ausgangsfasern sind natürlich. Für ein nicht 50/50 Kopplungsverhältnis wird das größere prozentuale Kopplungsverhältnis immer auf dem anderen orangefarbenen Blei liegen.
Wir haben verschiedene Arten vonFusionsbikonische Verjüngungsmaschinen, Lieferzeiten können garantiert werden.
.
2 × 2 Fusions -WDM -Nutzen & Funktionen: Funktionen:
Niedriger Überschussverlust
Verschiedenes Kopplungsverhältnis
Kompakte Größe
Hohe Stabilität und Zuverlässigkeit
SM, MM, PM -Version
Fusions -WDM -Anwendung
Fusions -WDM -Nutzen und -Funktionen:
* GR-1209-Kernanforderungen für passive optische Komponenten
* GR-1221-Core-Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE-Anforderungen für selige Mode-Anschlüsse Sandspringer-Baugruppen
* TIA-604 Faseranschluss-Interpretabilitätsstandard Standard
* Richtlinie zur ROHS über die Einschränkung gefährlicher Substanzen
2 × 2 Fusionswdm -Anwendungen:
Spezifikationen und Technologieparameter:
| Parameter | 980/1550nm WDM oder 1060/1550 Nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Fasertyp (DB) | Corning Hi1060flex oder OFS BF05635-02 | SMF-28E | |||||||
| Betriebswellenlänge (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Betriebsbandbreite (nm) | ± 10/20 | ± 15 | ± 15 | ||||||
| Grad | P | A | P | A | P | A | P | A | |
| Einfügungsverlust (db) | ≤ 0,15 | ≤ 0,25 | ≤ 0,30 | ≤ 0,40 | ≤ 0,2 | ≤ 0,3 | ≤ 0,3 | ≤ 0,35 | |
| Isolierung(db) | ≥20 | ≥ 18 | ≥20 | ≥ 18 | ≥25 | ≥ 18 | ≥25 | ≥ 18 | |
| PDL (db) | ≤ 0,05 | ≤ 0,1 | ≤ 0,05 | ≤ 0,1 | ≤ 0,05 | ≤ 0,1 | ≤ 0,1 | ≤ 0,1 | |
| Direktivität (db) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 ~ +85 | ||||||||
* Die obige Spezifikation schließt den Stecker aus
* Andere Spezifikationen können für den Kunden erfolgen
Bestellinformationen:
| Wdm- | N- | Xx- | Xx- | X- | Xx- | Xx- | X | |||
| 95: 980 & 1550nm 135: 1310 & 1550 Nm 65: 1060 & 1550 Nm 45: 1480 & 1550 nm | 01 :: SMF-28E 02: Hi1060flex, 03: OFS BF05635-02 |
1: 1m X: Anpassung |
25: 250 μm Faser 09: 900 μm lose Faser 20: 2mm Kabel 30: 3mm Kabel |
SC: SC/UPC SA: SC/APC ...... 00: Kein Stecker |
A: a B: b C: c |
|||||
| Grad | Betriebswellenlänge | Fasertyp | Faserlänge | Zopftyp | Typ anschließen | DimensioN | ||||
WDM -Kabeltypen:
1. Single-Mode-Fasern ermöglichen es einem Modus, sich ausbreiten zu lassen.
2. Multimode -Fasern unterstützen die Ausbreitung mehrerer Modi.
3. Der Wellenlängenbereich ist der Bereich der Wellenlängen, in dem der WDM betrieben wird.
4. Bandbreite, auch Channel -Abstand genannt, hat die Größe der Fenster in NM.
5. Kanalabstand ist der Mitte-zu-Mitte-Unterschied in der Frequenz zwischen benachbarten Kanälen. Zweihundert GHz entspricht einem Abstand von 0,4 nm, 100 GHz entspricht einem Abstand von 0,2 nm und 50 GHz dem Abstand von 0,1 nm.
6. Anzahl der Kanäle ist die Anzahl der Kanäle, die das Gerät Informationen senden muss. Diese Zahl kann zwischen 4 und 160 reichen, wobei Designverbesserungen mehr Kanäle hinzufügen.
7. Einfügungsverlust ist die Dämpfung, die durch die Einführung von Multiplexern der Wellenlängenabteilung (WDM) in einem optischen Übertragungssystem verursacht wird.
Polarisationsabhängiger Verlust ist die maximale Abweichung des Einfügungsverlusts in allen Eingangspolarisationszuständen.
Wuhan Geehehe Comm Service:
- kontinuierliche Verbesserung; neue Herausforderungen annehmen
- Innovation neuer Prozesse und Schaffung neuer Produkte zum Nutzen unserer Kunden
- Kostenlose Proben zum Testen
- Fabrikinspektion, akzeptieren auch den Dritten inspizieren
- Jüngeres Team
