Produktdetails:
|
| Modellbezeichnung: | Simplexfaseroptikkoppler | Optokoppler-Konfigurations-Art: Wellenlänge des Betriebs1x2: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 2/98etc | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1×2 mit LC-Verbindungsstück |
Keine Steckverbinder MxN Einzelmodus Stahlrohr FBT Kopplungen Splitter
Kurze Einführung der optischen Kopplung:
Der FBT-optische Splitter bündelt zwei oder mehr Fasern zusammen, schmilzt und dehnt sie dann auf einem Splitter und überwacht die Veränderung des Split-Ratio in Echtzeit.Nach Erreichen des erforderlichen Split-Ratio, ist die Schmelzstrecke abgeschlossen und ein Ende der Faser bleibt (der Rest wird abgeschnitten) als Eingang, und das andere Ende wird als Multi-Ausgang verwendet.

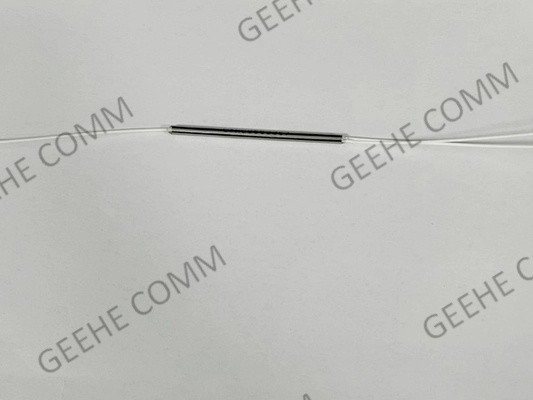

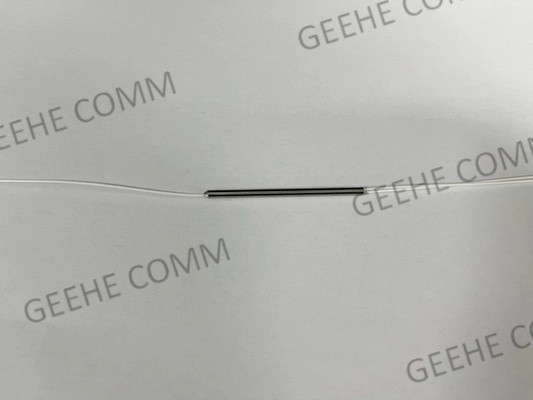

Die geschmolzenen Fasern sind sehr zerbrechlich, sie werden durch ein Glasrohr aus Epoxid und Kieselsäurepulver geschützt, das innere Glasrohr wird dann durch ein Edelstahlrohr bedeckt und mit Silizium versiegelt.
Eigenschaften und Vorteile von Glasfaserkopplungen:
1) Niedrige Verluste und niedrige WDL
2) Ultra-niedrige PDL
3) Ultrabreite Betriebsbandbreite +/- 80 nm
4) Hohe Richtbarkeit
5) Mini-Packung
6) Doppelbetriebsfenster
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
2 × 2 Glasfaserkopplung Anwendung:
FTTx-Systeme
LAN-, WAN- und U-Bahnnetze
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
