Produktdetails:
|
| Modulname: | Verdrahtungshandbuch in der optischen Nachrichtenübertragung | Hafenart: | 2×4 |
|---|---|---|---|
| Faser-Art: | P.M.-Pandafaser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Mit Verbindungsstücken LC upc | Zopf-Länge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980 oder PM1550 | Wahl-Kanal: | 4, 8, 16, 18 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Minipaket, Modulpaket, Feldpaket |
| Hervorheben: | Faser 1480nm Optik-Verdrahtungshandbuch,Modul Verdrahtungshandbuch-1480nm,Abteilungsmehrfachkoppler der Welle 1480nm |
||

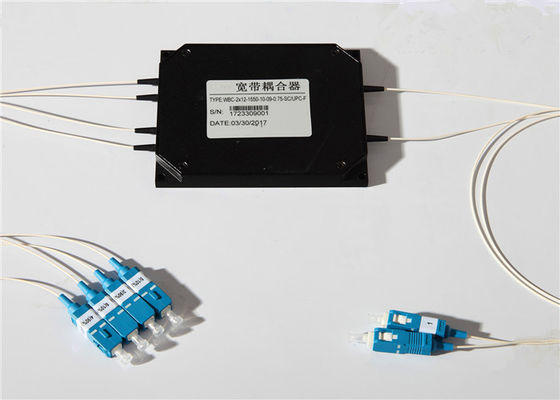

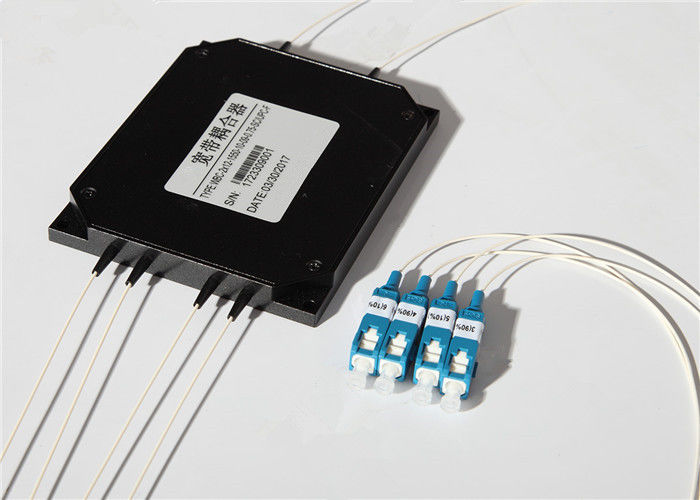

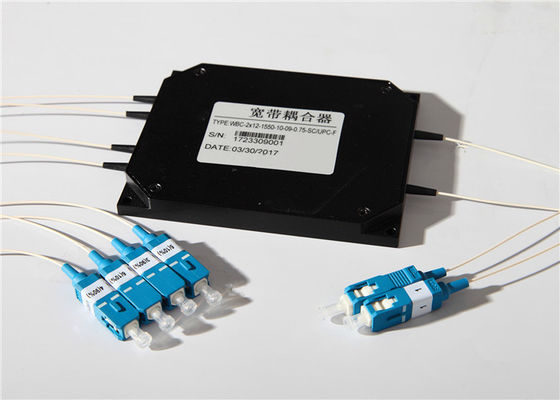

Hoher Richtdämpfung 2 × 4 Fan heraus 1480/1550nm fixierte Verdrahtungshandbuch-Modul mit LC-Verbindungsstück
Basisdaten:
2 × 4 wird Fan-heraus Monomode- fixierter Koppler errichtet, indem man fixierte biconical Technologie der Verjüngung (FBT) einsetzt. Er kann verwendet werden, um das Eingangssignal an den verschiedenen Verhältnissen mit niedriger Einfügungsdämpfung aufzuspalten.
Sie können zwei Hauptarten fixierte Verdrahtungshandbuch-Module wählen: Fixiertes Verdrahtungshandbuch, das Verstärkern in den aus optischen Fasern, wie 980/1550nm, 1480/1550nm verwendet wurde, 980/1060nm fixierte Verdrahtungshandbuch; Fixiertes Verdrahtungshandbuch-Modul benutzt in den bidirektionalen oder CWDM optischer Nachrichtenübertragung Systemen, wie Modul Verdrahtungshandbuch-1310/1550nm.
Die Verbindungsstücke sind verfügbar: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC etc.
FBT Verdrahtungshandbuch Benefit&Features:
* verschiedenes Kopplungsverhältnis
* hohe Kanal-Isolierung
* hohe Einheitlichkeit und Zuverlässigkeit
* niedrige Einfügung und Rückflussdämpfung
* außergewöhnlich stabil und zuverlässig
* Kundenbezogenheit stützte sich
Bescheinigung und Befolgung:
* GR-1209-CORE Anforderungen für passive Optikkomponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
* TIA-604 Faseroptikverbindungsstück interpretability Standard
* ROHS Richtlinie auf der Beschränkung von Gefahrstoffen
Verdrahtungshandbuch-Anwendungen:
* FTTX
* passive optische Netze (PON)
* Digital, hybride Videosysteme
* CATV-Verbindungen u. Faser-Sensoren
* Fernbeförderungstelekommunikation
* Zugang /PON-Verteilungen
* LAN/WAN/Metro
* Datacenter
Specifications&-Technologie-Parameter:
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikation kann auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
