Produktdetails:
|
| Modulname: | WDM in der optischen Kommunikation | Portentyp: | 1 × 2 |
|---|---|---|---|
| Fasertyp: | PM Panda-Faser | Kleider und Kleidung: | 250um oder 900nm oder andere |
| Anschlüsse: | mit LC-UPC-Anschlüssen | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980 oder PM1550 | Wahl-Kanal: | 4, 8, 16, 18 Kanäle |
| Betriebswellenlänge: | 980~1620 Nanometer | Paket: | Minipaket, Modulpaket, Rahmenpaket |
| Hervorheben: | Koppler Verdrahtungshandbuch-1×2,Koppler Verdrahtungshandbuch-1550nm,Mehrfachkoppler Verdrahtungshandbuch-1550nm |
||

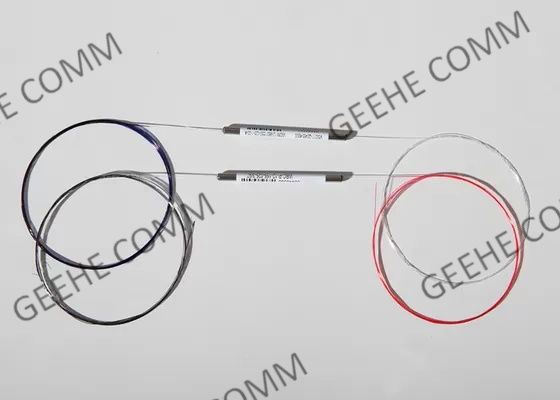

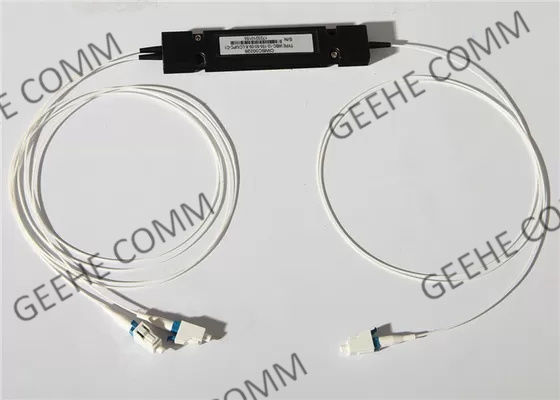

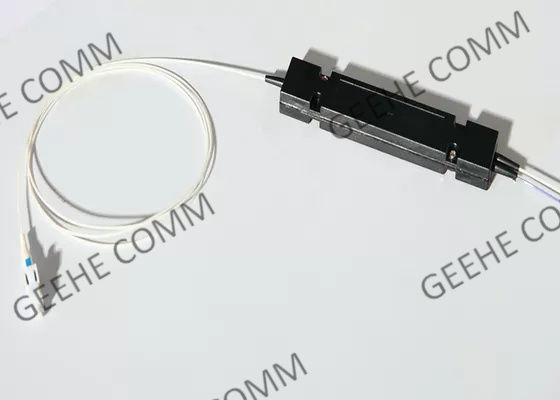

High Power Single Mode 1310 / 1550nm PM Faser 1 × 2 Fusionsfaser WDM-Kopplung
Grundlegende Informationen:
WDM-Kopplung, auch als wellenlängenabhängige Kopplung oder Wellenlängenkombinator/Splitter bezeichnet,ist eine passive optische Komponente auf Basis von fusionierten Fasern, bei der zwei Eingänge in Wellenlängen von 1310 nm und 1550 nm von zwei Eingangsanschlüssen an einem Ausgangsanschluss kombiniert werdenAuf der anderen Seite, wenn diese beiden Signale in denselben Eingangsanschluss eingespeist werden, würden sie sich an den beiden Ausgängen trennen.
Dieser Single-Mode-Wellenlänge-Divisions-Multiplexer (WDM) 1310/1550nm, 1480/1550nm, 1X2 oder 2X2 kombiniert oder trennt Licht in verschiedenen Wellenlängen.niedrige PolarisierungsabhängigkeitDiese Komponenten wurden in EDFA, CATV, WDM-Netzwerken und Glasfaserinstrumenten eingesetzt.
FBT-WDM-Vorteile und Merkmale:
Zertifizierung und Konformität:
* GR-1209-CORE Anforderungen an passive optische Komponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen an einmodische optische Steckverbinder
* TIA-604 Interpretierbarkeitsnorm für Glasfaseranschlüsse
* ROHS-Richtlinie zur Beschränkung gefährlicher Stoffe
WDM-Anwendungen:
* FTTX
* Passive optische Netze (PON)
* Digitale, hybride Videosystemen
* CATV-Verbindungen und Fasersensoren
* Fernmeldewesen
* Zugangs-/PON-Distributionen
* LAN/WAN/Metro
Spezifikationen und Technologieparameter:
| Fasertyp (dB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Betriebswellenlängem) | 980 und 1550 | 1060 und 1550 | 1310 und 1550 | 1480 und 1550 | |||||
| Betriebsbandbreitem) | ±10/20 | ±15 | ±15 | ||||||
| Zulassung | P | Eine | P | Eine | P | Eine | P | Eine | |
| EinfügungsverlustdB) | ≤ 015 | ≤ 025 | ≤ 030 | ≤ 040 | ≤ 02 | ≤ 03 | ≤ 03 | ≤ 035 | |
| IsolationdB) | ≥ 20 | ≥ 18 Jahre | ≥ 20 | ≥ 18 Jahre | ≥ 25 | ≥ 18 Jahre | ≥ 25 | ≥ 18 Jahre | |
| PDL (((dB) | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 01 | ≤ 01 | |
| RichtliniendB) | ≥ 55 Jahre | ||||||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||||||
* Die obige Spezifikation schließt den Stecker aus.
* Andere Spezifikationen können auf Kundenanforderung vorgenommen werden
Informationen zur Bestellung:
| WDM- | Ich... | XX- | XX- | - Ich weiß nicht. | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 m X:Anpassung |
25250 μM Faser 09:900μM lose Faser 20: 2mm Kabel 30: 3 mm Kabel |
SC:SC/UPC SA:SC/APC ..... 00:Kein Stecker |
A: Eine B: B C:C |
|||||
| Zulassung | Operation Wellenlänge | Art der Faser | Faserlänge | Typ Schweinsschwanz | Verbindungstyp | Abmessungenn | ||||
