Produktdetails:
|
| Modulname: | Fixierte Verdrahtungshandbuch-Modul-Koppler | Portkonfiguration: | 1 x 2 |
|---|---|---|---|
| Mitte-Wellenlänge: | 1550nm | Bandbreite: | ±20nm |
| Polarisations-Löschungs-Verhältnis: | ≥ 17dB | Faser-Art: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser |
| Allgemeiner Durchlaufhafen: | PM980 oder PM1550 | Wahl-Kanal: | 4, 8, 16, 18 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Minipaket, Modulpaket, Feldpaket |
| Hervorheben: | Faserkoppler 155nm P.M.,50/50 P.M.-Faserkoppler,polarisationserhaltender Koppler 155nm |
||

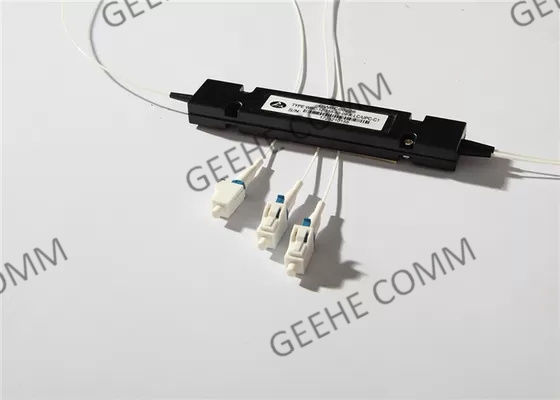

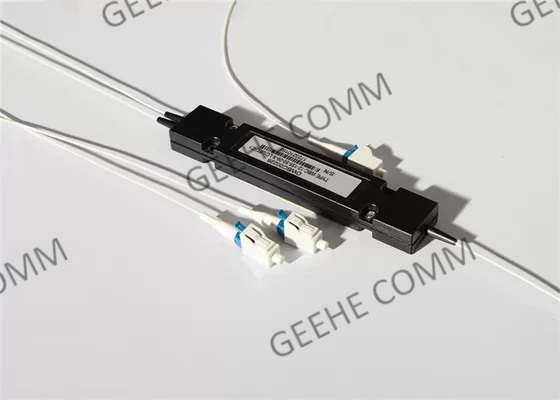

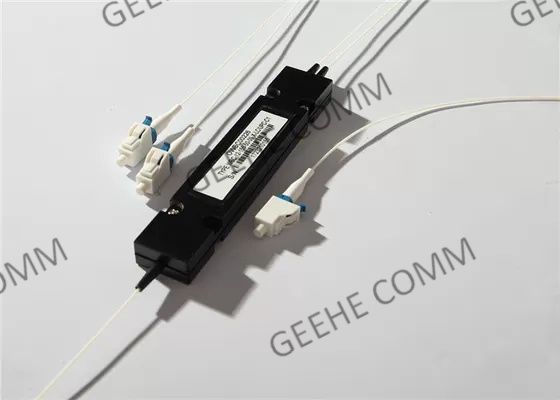

Polarisationserhaltender Filter-Koppler 50:50 Monomode--1×2 155nm
Basisdaten:
Polarisationserhaltender Mähdrescher der Koppler (PMC) oder spaltete das ankommende Licht auf und behält ihre Polarizationszustände an den Ausgabebausteinen bei.
Zwei Arten P.M.-Koppler sind verfügbar, basierten mikro-optische Subkomponenten, oder P.M. fixierte Faser-ansässiges. Die P.M.-Koppler haben zentrale Wellenlängen an 1310nm, an 1550nm oder an 1064nm. Ihre Kopplungsverhältnisse können mit hoher Genauigkeit spezifiziert werden. Zwei Konfigurationen, 1x2 oder 2x2, sind verfügbar.
Geehes polarisationserhaltende Filter-Spalten-Zuteilung: 1:99,2: 98,5:95,10: 90,50:50,1: 99,2:98,5: 95,10:90,50: 50.
FBT Verdrahtungshandbuch Benefit&Features:
Bescheinigung und Befolgung:
GR-1209-CORE Anforderungen für passive Optikkomponenten
GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
TIA-604 Faseroptikverbindungsstück interpretability Standard
ROHS Richtlinie auf der Beschränkung von Gefahrstoffen
Verdrahtungshandbuch-Anwendungen:
-- FTTX
-- Passive optische Netze (PON)
-- Digital, hybride Videosysteme
-- CATV-Verbindungen u. Faser-Sensoren
-- Fernbeförderungstelekommunikation
-- Zugang /PON-Verteilungen
Specifications&-Technologie-Parameter:
| Parameter | P | ||||||||||
| Funktionierende Wellenlänge | 1480/1550nm | ||||||||||
| Einfügungsdämpfung (Maximum) (DB) | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | 1:99 | 2:98 | 5:95 | 10:90 | 50:50 | |
| 21/0.8 | 18/0.8 | 14.2/0.9 | 11.2/1.1 | 3,6 | 22/1.0 | 18.5/1.0 | 14.8/1.1 | 11.8/1.3 | 4,0 | ||
| Max.Uniformity (DB) | 0,8 | ||||||||||
| Mini.Extinctions-Verhältnis (DB) | 20 | 18 | |||||||||
| Optische Rückflussdämpfung (DB) | ≥50 | ||||||||||
| Energie-Behandlung (mW) | 500 | ||||||||||
| Betriebstemperatur (℃) | -10~+75 | ||||||||||
| Lagertemperatur (℃) | -40~+85 | ||||||||||
| Faser-Art | P.M. Panda Fiber | ||||||||||
| Gehäuseabmessungen (Millimeter) | Φ3 x L35 ODER Φ3 x L48 | ||||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikation kann auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| PMC | - X | - X2 | - XX | - XX | - X | - XX | - XX | X |
| P: Prämie : Grad A X: Auf Anfrage |
12:1x2 22:2x2 |
55:1550nm xx: auf Anfrage |
01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: auf Anfrage |
25:250μM Fiber 09:900μM lose Faser 20:2mm 光缆 30:3mm 光缆 |
Sc: SC/UPC SA: SC/APC 00: kein Verbindungsstück | : B: B C: C |
|
| Grad | Anschlussnummer | Funktionierende Wellenlänge | Kopplungsverhältnis | Faser-Länge | Faser-Art | Schließen Sie Art an | Maß |
