Produktdetails:
|
| Modulname: | Optische WDM-Kopplung mit SC-Anschluss | Portentyp: | 1 × 48 |
|---|---|---|---|
| Fasertyp: | PM Panda-Faser | Kleider und Kleidung: | 250um oder 900nm oder andere |
| Anschlüsse: | mit LC-UPC-Anschlüssen | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980 oder PM1550 | Wahl-Kanal: | 4, 8, 16, 18 Kanäle |
| Betriebswellenlänge: | 980~1620 Nanometer | Paket: | Minipaket, Modulpaket, Rahmenpaket |
| Hervorheben: | Multimodefaser Optik-Verdrahtungshandbuch-Koppler,Faser Optik-Verdrahtungshandbuch mit Sc-Verbindungsstück,Sgs-Faser Optik-Verdrahtungshandbuch-Koppler |
||

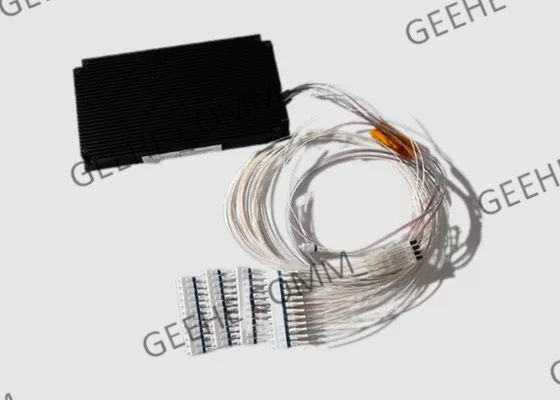

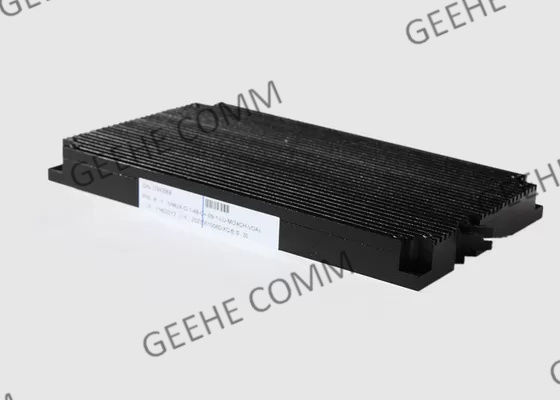

SGS-geprüfter EFDA-Empfänger-Multimode-Glasfaser-WDM-Koppler mit SC-Anschluss
Grundlegende Informationen:
Fan Out Fused Coupler wird mit der Fused Biconical Taper (FBT)-Technologie hergestellt. Er kann verwendet werden, um das Eingangssignal in verschiedenen Verhältnissen mit geringem Einfügedämpfung aufzuteilen.
Fused WDM-Module: Fused WDM, das in Glasfaserverstärkern verwendet wird, wie z. B. 980/1550 nm, 1480/1550 nm, 980/1060 nm Fused WDM;
Fused WDM-Modul, das in bidirektionalen oder CWDM-Glasfaserkommunikationssystemen verwendet wird, wie z. B. 1310/1550 nm WDM-Modul.
Die Anschlüsse sind verfügbar: LC-UPC, LC-APC, LC-PC, SC-UPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, ST-UPC usw.
Vorteile und Merkmale von FBT WDM:
* Hohe Kanaltrennung
* Hohe Gleichmäßigkeit und Zuverlässigkeit
* Geringe Einfügedämpfung und Rückflussdämpfung
* Außergewöhnlich stabil und zuverlässig
* Robustes, umweltstabiles Gehäuse
* Kundenspezifische Anpassung unterstützt
Zertifizierung und Konformität:
* GR-1209-CORE Anforderungen für passive optische Komponenten
* GR-1221-CORE Anforderungen an die Zuverlässigkeitssicherung für passive optische Komponenten
* GR-326-CORE Anforderungen für Singlemode-Glasfaserstecker und Jumper-Baugruppen
* TIA-604 Standard für die Interpretierbarkeit von Glasfasersteckern
* ROHS Richtlinie zur Beschränkung gefährlicher Stoffe
WDM-Anwendungen:
* FTTX
* Passive optische Netzwerke (PON)
* Digitale, hybride Videosysteme
* CATV-Verbindungen und Glasfasersensoren
* Weitverkehrs-Telekommunikation
* Access-/PON-Verteilungen
* Rechenzentrum
Spezifikationen und Technologieparameter:
| Fasertyp (dB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Betriebswellenlänge(nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Betriebsbandbreite(nm) | ±10/20 | ±15 | ±15 | ||||||
| Güte | P | A | P | A | P | A | P | A | |
| Einfügedämpfung(dB) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Isolation(dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL(dB) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Direktivität(dB) | ≥55 | ||||||||
| Betriebstemperatur(℃) | -40 ~ +85 | ||||||||
* Die obige Spezifikation schließt den Stecker aus
* Andere Spezifikationen können nach Kundenwunsch angefertigt werden
Bestellinformationen:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X:customization |
25:250μM Faser 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
SC:SC/UPC SA:SC/APC ...... 00:Kein Stecker |
A: A B: B C:C |
|||||
| Güte | Betriebswellenlänge | Fasertyp | Faserlänge | Pigtail-Typ | Anschlusstyp | Abmessung | ||||
Wuhan Geehe Comm Service:
-- Kontinuierliche Verbesserung; Akzeptieren neuer Herausforderungen
-- Innovation neuer Prozesse und die Entwicklung neuer Produkte zum Vorteil unserer Kunden
-- Kostenlose Muster zum Testen
-- Werksinspektion, akzeptiert auch die Inspektion durch Dritte
-- Junges Team
-- 15 Jahre stabile Lieferanten, das Lieferdatum kann garantiert werden
Ansprechpartner: Ms. Yu Ying
Telefon: +86 15727094728
