Produktdetails:
|
| Modulname: | WDM-Koppler Singlemode | Portentyp: | 1 × 26 |
|---|---|---|---|
| Fasertyp: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser | Kleider und Kleidung: | 250um oder 900nm oder andere |
| Anschlüsse: | Mit LC UPC-Anschlüssen | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Betriebswellenlänge: | 980~1620 Nanometer | Paket: | Originalkartonverpackung; je nach Kundenanforderung |
| Hervorheben: | Faser 1310 1550nm Optik-Verdrahtungshandbuch,Faser 900um Optik-Verdrahtungshandbuch-Koppler,Faser Optik-Verdrahtungshandbuch-Koppler Singlemode |
||

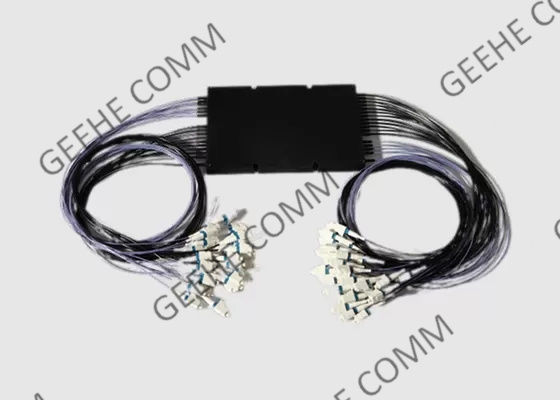

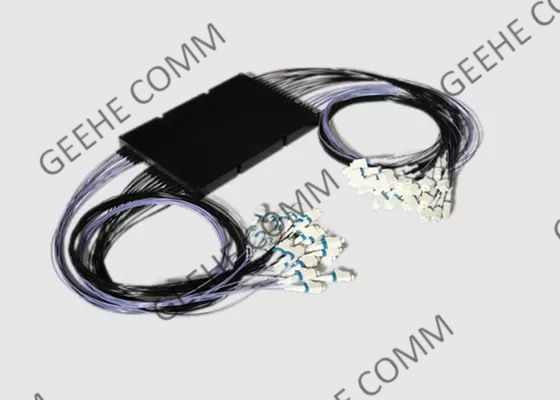

Hohe Isolation 1310 1550 nm 900um WDM -Koppler -Singlemode mit SC/APC
Grundinformationen:
Es ist üblich, zwei sehr unterschiedliche Wellenlängen in nichtlinearen Frequenzmischanwendungen in denselben Lichtweg zu koppeln, z. B. in SFG/DFG oder OPA. Die Lösung für die Kopplung von zwei sehr unterschiedlichen Wellenlängen in dieselbe faserfaser möglicherweise nicht über gemeinsame WDM -Koppler auf dem Markt.
Um dieses Problem mit der Kopplung zu beheben, stellen wir spezielle WDM -Coppler für Ihre Bewerbung an. Sie können Ihre gewünschten Eingangs-/Ausgangswellenlängen und -Typen bevorzugter Faser in jedem Kopplungsanschluss angeben. Wir werden spezielle WDM -Koppler entwerfen/herstellen, um Ihre Wellenlänge zu assistieren, die in nichtlinearen Frequenzmischanwendungen kombiniert oder aufgeteilt wird.
FBT WDM Nutzen & Funktionen:
Zertifizierung und Konformität:
* GR-1209-Kernanforderungen für passive optische Komponenten
* GR-1221-Core-Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE-Anforderungen für selige Mode-Anschlüsse Sandspringer-Baugruppen
* TIA-604 Faseranschluss-Interpretabilitätsstandard Standard
* Richtlinie zur ROHS über die Einschränkung gefährlicher Substanzen
WDM -Anwendungen:
Spezifikationen und Technologieparameter:
| Fasertyp (DB) | Corning Hi1060flex oder OFS BF05635-02 | SMF-28E | |||||||
| Betriebswellenlänge (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Betriebsbandbreite (nm) | ± 10/20 | ± 15 | ± 15 | ||||||
| Grad | P | A | P | A | P | A | P | A | |
| Einfügungsverlust (db) | ≤ 0,15 | ≤ 0,25 | ≤ 0,30 | ≤ 0,40 | ≤ 0,2 | ≤ 0,3 | ≤ 0,3 | ≤ 0,35 | |
| Isolierung(db) | ≥20 | ≥ 18 | ≥20 | ≥ 18 | ≥25 | ≥ 18 | ≥25 | ≥ 18 | |
| PDL (db) | ≤ 0,05 | ≤ 0,1 | ≤ 0,05 | ≤ 0,1 | ≤ 0,05 | ≤ 0,1 | ≤ 0,1 | ≤ 0,1 | |
| Direktivität (db) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 ~ +85 | ||||||||
* Die obige Spezifikation schließt den Stecker aus
* Andere Spezifikationen können für den Kunden erfolgen
Bestellinformationen:
| Wdm- | N- | Xx- | Xx- | X- | Xx- | Xx- | X | |||
| 95: 980 & 1550nm 135: 1310 & 1550 Nm 65: 1060 & 1550 Nm 45: 1480 & 1550 nm | 01 :: SMF-28E 02: Hi1060flex, 03: OFS BF05635-02 |
1: 1m X: Anpassung |
25: 250 μm Faser 09: 900 μm lose Faser 20: 2mm Kabel 30: 3mm Kabel |
SC: SC/UPC SA: SC/APC ...... 00: Kein Stecker |
A: a B: b C: c |
|||||
| Grad | Betriebswellenlänge | Fasertyp | Faserlänge | Zopftyp | Typ anschließen | DimensioN | ||||
WDM -Anschlüsse
