Produktdetails:
|
| Modulname: | Verdrahtungshandbuch Koppler LC/UPC 1x2 FBT | Hafenart: | 1×2 |
|---|---|---|---|
| Faser-Art: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Mit Verbindungsstücken LC UPC | Zopf-Länge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Verdrahtungshandbuch Koppler 1x2 FBT,Verdrahtungshandbuch Koppler LC/UPC FBT,Verdrahtungshandbuch Koppler LC/UPC 1x2 FBT |
||

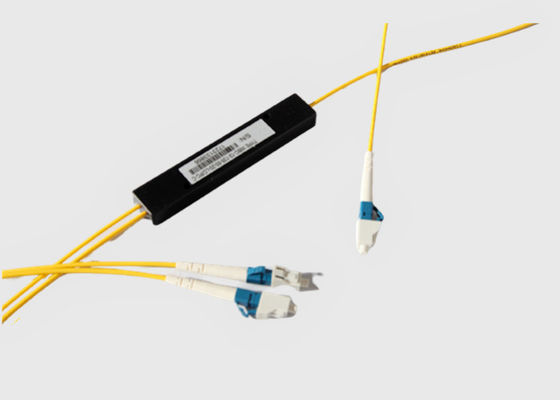

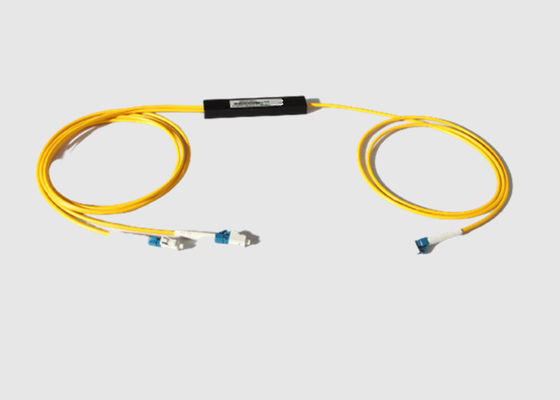

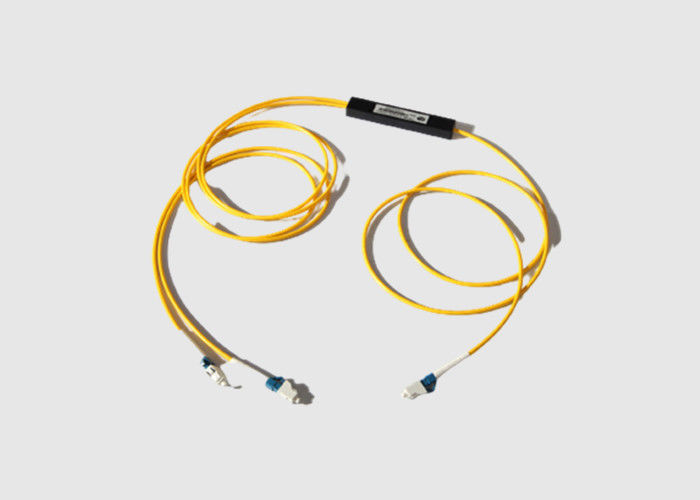

Abzüglich MOQ FTTH Doppelkoppler Verdrahtungshandbuchs des fenster-Teiler-Verhältnis-LC/UPC 1x2 Fbt
Basisdaten:
Fixiertes Verdrahtungshandbuch basiert auch auf fixierter Biconical Technologie der Verjüngung (FBT), wird es verwendet, um die optischen Signale zu kombinieren und zu trennen, die auf verschiedene Wellenlängen übertragen werden. Vergleichen Sie mit der Filterart Verdrahtungshandbuch (FWDM-Gerät), fixiertes Verdrahtungshandbuch anbietet niedrige Einfügungsdämpfung und einen viel niedrigeren Preis, und er ist in der Lichtwellenleiterübertragungsnetz- und Netzstatusüberwachung weitverbreitet.
Wir bieten die kompletten und flexiblen Lösungen für fixierten Faseroptikkoppler (FBT-Koppler) an und fixierten Verdrahtungshandbuch-Anwendungen. Wegen unserer Standardpäckchen (3.0x54mm),
FBT Verdrahtungshandbuch Benefit&Features:
Niedriger überschüssiger Verlust
Verschiedenes Kopplungsverhältnis
Kompakte Größe
Hohe Stabilität und Zuverlässigkeit
Inspektion, Millimeter, P.M.-Version
Fixierte Verdrahtungshandbuch-Anwendung
FBT Verdrahtungshandbuch Benefit&Features:
* GR-1209-CORE Anforderungen für passive Optikkomponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
* Optikstandard interpretability verbindungsstück der Faser TIA-604
* ROHS-Richtlinie auf der Beschränkung von Gefahrstoffen
Verdrahtungshandbuch-Anwendungen:
Specifications&-Technologie-Parameter:
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikation kann auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
Verdrahtungshandbuch-Kabel-Art:
1. Monomodefasern lassen einen Modus fortpflanzen.
2. stützen Multimodefasern die Ausbreitung von mehrfachen Modi.
3. ist Wellenlängenbereich die Strecke der Wellenlängen, die das Verdrahtungshandbuch herein laufen lässt.
4. nannte Bandbreite, auch Kanalabstand, ist die Größe der Fenster in Nanometer.
5. ist Kanalabstand der Mitte-zumitteunterschied bezüglich der Frequenz zwischen benachbarten Kanälen. Zweihundert Gigahertz entspricht .4 Nanometer-Abstand, entspricht 100 Gigahertz .2 Nanometer-Abstand, und 50 Gigahertz entspricht .1 Nanometer-Abstand.
6. ist Zahl von Kanälen die Anzahl von Kanälen, die das Gerät Informationen senden muss. Diese Zahl kann von 4 bis 160 mit den Entwurfsverbesserungen reichen, die mehr Kanäle addieren.
7. ist Einfügungsdämpfung die Verminderung, die durch die Einfügung von Wellenlängenabteilungsmehrfachkopplern (Verdrahtungshandbuch) verursacht wird in einem optischen Übertragungssystem.
Polarisation-abhängiger Verlust ist die maximale Abweichung in der Einfügungsdämpfung über allen InputPolarizationszuständen.
