Produktdetails:
|
| Modulname: | Koppler Verdrahtungshandbuch-1×2 | Hafenart: | 1×2 |
|---|---|---|---|
| Faser-Art: | P.M.-Pandafaser alle Häfen oder Inspektions-Faser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Mit Verbindungsstücken LC UPC | Zopf-Länge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Faser 1×2 Optik-Verdrahtungshandbuch-Koppler,Faser 1310nm Optik-Verdrahtungshandbuch,Faser 1490nm Optik-Verdrahtungshandbuch-Koppler |
||

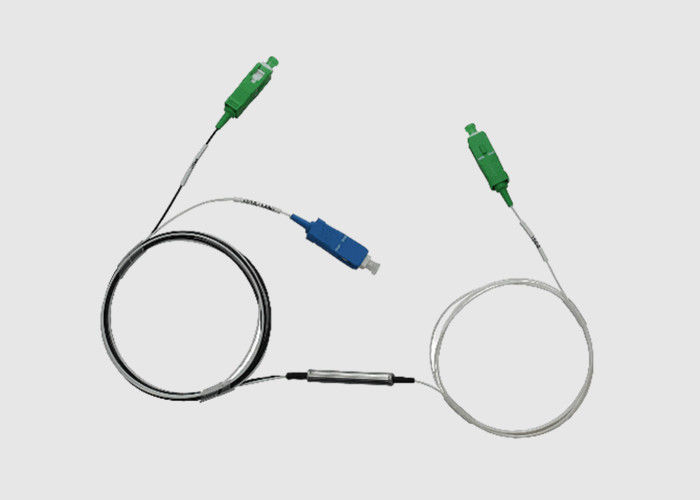

Abzüglich MOQ FTTH Doppelkoppler Verdrahtungshandbuchs des fenster-Teiler-Verhältnis-LC/UPC 1x2 Fbt
Basisdaten:

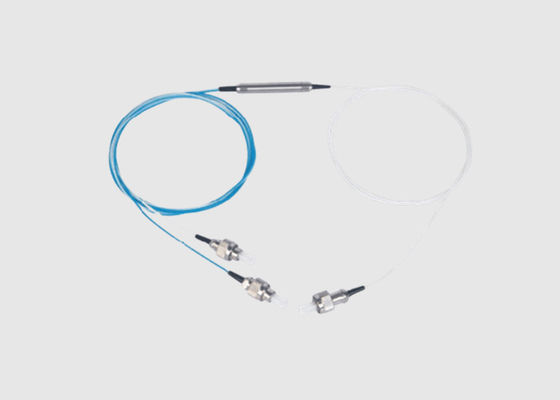

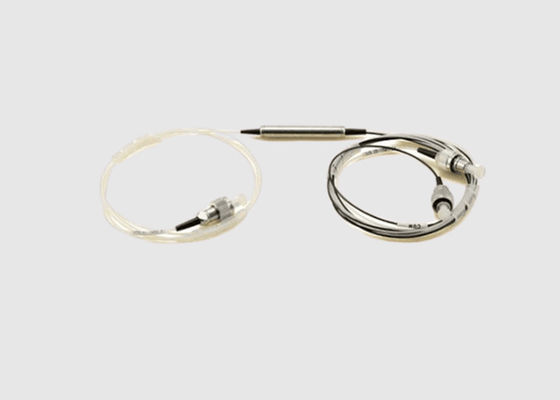

polarisationserhaltender fixierter Koppler Verdrahtungshandbuch-1x2 (2x2)
1x2 P.M. fixierte Faseroptikkoppler erlauben, dass ein einzelner Faserinput in 2 Ertrag aufgespaltet wird. Die PANDA-Faser, die in diesen Kopplern benutzt wird, lässt sie ein hohes Löschungsverhältnis für das Licht zur Verfügung stellen, das in die langsame Achse der Faser gestartet wird.
Eigenschaften.
FBT Verdrahtungshandbuch Benefit&Features:
FBT Verdrahtungshandbuch Benefit&Features:
* GR-1209-CORE Anforderungen für passive Optikkomponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
* Optikstandard interpretability verbindungsstück der Faser TIA-604
* ROHS-Richtlinie auf der Beschränkung von Gefahrstoffen
Verdrahtungshandbuch-Anwendungen:
Specifications&-Technologie-Parameter:
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikation kann auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
Verdrahtungshandbuch-Kabel-Art:
1. Monomodefasern lassen einen Modus fortpflanzen.
2. stützen Multimodefasern die Ausbreitung von mehrfachen Modi.
3. ist Wellenlängenbereich die Strecke der Wellenlängen, die das Verdrahtungshandbuch herein laufen lässt.
Abstand 4.Channel ist der Mitte-zumitteunterschied bezüglich der Frequenz zwischen benachbarten Kanälen. Zweihundert Gigahertz entspricht .4 Nanometer-Abstand, entspricht 100 Gigahertz .2 Nanometer-Abstand, und 50 Gigahertz entspricht .1 Nanometer-Abstand.
5. Zahl von Kanälen ist die Anzahl von Kanälen, die das Gerät Informationen senden muss. Diese Zahl kann von 4 bis 160 mit den Entwurfsverbesserungen reichen, die mehr Kanäle addieren.
Paket
Ursprüngliches Karton-Paket;
Als Anforderung der Kunden.
