Produktdetails:
|
| Modul-Name: | Breitbandkoppler 1550NM | Portart: | 1×2 |
|---|---|---|---|
| Faserart: | Faser alle Häfen oder Inspektions-Faser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Mit Verbindungsstücken FC UPC | Zopf-Länge: | 1m, 1.5m oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Breitbandkoppler 1550NM,Stahlbreitbandkoppler des rohr-1550NM |
||

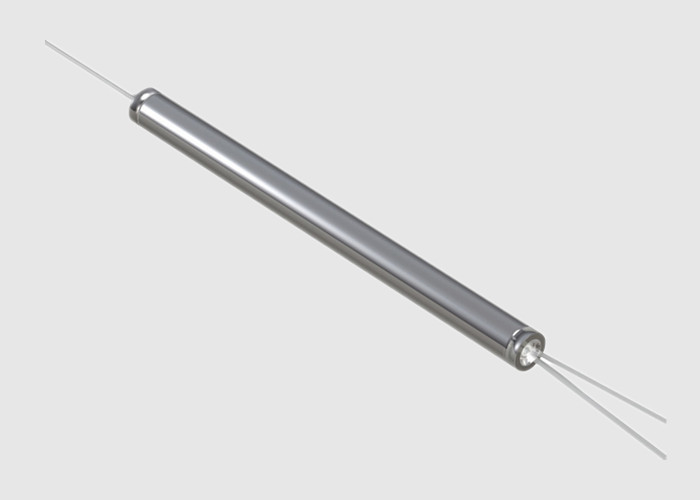

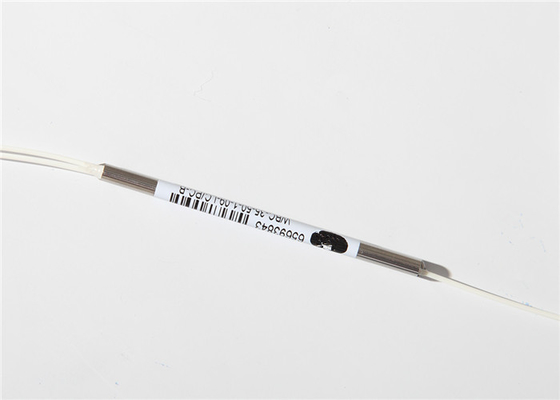

Breitbandkoppler des Monomode--Stahlrohr-1550NM
Basisdaten:
Breitband-Doppelfenster CouplersThe Breitbandspalte koppler (WBC) oder optische Energie der Paare in zwei Wellenlängenbereichen beim Beibehalten einer sehr breiten funktionierenden Bandbreite.
Aufgespaltete und Kopplungsverhältnisse sind von 1% zu 99% verfügbar. WBCs werden weit eine der kosteneffektivsten Lösungen für optisches Energiemanagement betrachtet. Das WBC ist ein Gesamtfasergerät entworfen und hergestellt, basiert auf Geehes fixierter biconic Technologie und ist, die Militär- und Telcordia-Bedingungen zu erfüllen.
Von Verjüngungsausrüstung zu Software, ist jeder Schritt R&D durch eigenes Team, Qualität ist stabiler.
.
1×2 fixierte Verdrahtungshandbuch Benefit&Features:
Fixiertes Verdrahtungshandbuch Benefit&Features:
* GR-1209-CORE Anforderungen für passive Optikkomponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
* Optikstandard interpretability verbindungsstück der Faser TIA-604
* ROHS-Richtlinie auf der Beschränkung von Gefahrstoffen
1×2 fixierte Verdrahtungshandbuch-Anwendungen:
Specifications&-Technologie-Parameter:
| Parameter | Verdrahtungshandbuch Verdrahtungshandbuch 980/1550nm oder 1060/1550nm | VERDRAHTUNGSHANDBUCH 1310/1550nm | VERDRAHTUNGSHANDBUCH 1480/1550nm |
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikationen können auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
Verdrahtungshandbuch-Kabel-Arten:
1. Monomodefasern lassen einen Modus fortpflanzen.
2. stützen Multimodefasern die Ausbreitung von mehrfachen Modi.
3. ist Wellenlängenbereich die Strecke der Wellenlängen, die das Verdrahtungshandbuch herein laufen lässt.
4. nannte Bandbreite, auch Kanalabstand, ist die Größe der Fenster in Nanometer.
5. ist Kanalabstand der Mitte-zumitteunterschied bezüglich der Frequenz zwischen benachbarten Kanälen. Zweihundert Gigahertz entspricht .4 Nanometer-Abstand, entspricht 100 Gigahertz .2 Nanometer-Abstand, und 50 Gigahertz entspricht .1 Nanometer-Abstand.
6. ist Zahl von Kanälen die Anzahl von Kanälen, die das Gerät Informationen senden muss. Diese Zahl kann von 4 bis 160 mit den Entwurfsverbesserungen reichen, die mehr Kanäle addieren.
7. ist Einfügungsdämpfung die Verminderung, die durch die Einfügung von Wellenlängenabteilungsmehrfachkopplern (Verdrahtungshandbuch) verursacht wird in einem optischen Übertragungssystem.
Polarisation-abhängiger Verlust ist die maximale Abweichung in der Einfügungsdämpfung über allen InputPolarizationszuständen.
