Produktdetails:
|
| Modul-Name: | Breitbandkoppler 980/1550NM | Portart: | 1×2 |
|---|---|---|---|
| Faserart: | Faser alle Häfen oder Inspektions-Faser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Mit Verbindungsstücken FC UPC | Zopf-Länge: | 1m, 1.5m oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Breitband-Kombinator Verdrahtungshandbuch-1550nm,Verdrahtungshandbuch-Kombinator Ruggedized Breitbandkoppler |
||

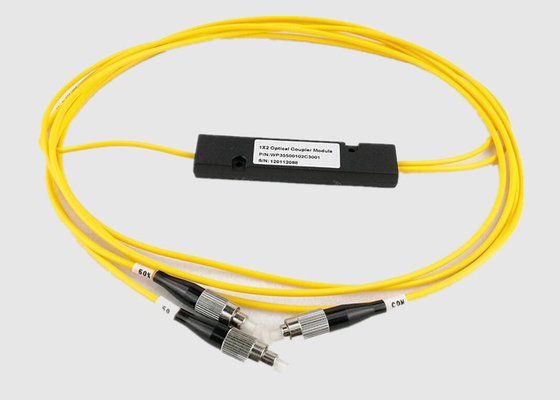

Ruggedized Breitband-Kombinator Verdrahtungshandbuch-980/1550nm Breitbandkoppler
Basisdaten:
Geehe stellt ein breites Spektrum von den Kopplern und von Wellenlänge Abteilungs-Mehrfachkopplern (Verdrahtungshandbuch) entworfen, um Verkehr zu verteilen her und
Zunahmekapazität in den Fasernetzen, ohne zusätzliches Kabel zu installieren. Geehe entwickelte und verbesserte ultra-zuverlässige fixierte Verjüngungsmaschinen mit a
computergesteuerte Herstellungsstation. Geehe bietet Komponenten an, die niedrige Einfügungsdämpfung, ausgezeichnete Stabilität und langfristige Zuverlässigkeit kennzeichnen. Alle Koppler sind in einer Vielzahl des Verpackens von Arten und von Leistungsniveaus, um Produktkompatibilität mit spezifischen Netzanforderungen zu maximieren verfügbar.
Kundenspezifische Konfigurationen sind verfügbar und Geehes technisches Personal kann Sie unterstützen, wenn es eine Einheit entwirft, um Ihre spezifischen Bedingungen zu erfüllen.
.
Verdrahtungshandbuch Benefit&Features:
Fixiertes Verdrahtungshandbuch Benefit&Features:
* GR-1209-CORE Anforderungen für passive Optikkomponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
* Optikstandard interpretability verbindungsstück der Faser TIA-604
* ROHS-Richtlinie auf der Beschränkung von Gefahrstoffen
1×2 fixierte Verdrahtungshandbuch-Anwendungen:
Specifications&-Technologie-Parameter:
| Parameter | Verdrahtungshandbuch Verdrahtungshandbuch 980/1550nm oder 1060/1550nm | VERDRAHTUNGSHANDBUCH 1310/1550nm | VERDRAHTUNGSHANDBUCH 1480/1550nm |
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikationen können auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
Verdrahtungshandbuch-Kabel-Arten:
1. Monomodefasern lassen einen Modus fortpflanzen.
2. stützen Multimodefasern die Ausbreitung von mehrfachen Modi.
3. ist Wellenlängenbereich die Strecke der Wellenlängen, die das Verdrahtungshandbuch herein laufen lässt.
4. nannte Bandbreite, auch Kanalabstand, ist die Größe der Fenster in Nanometer.
5. ist Kanalabstand der Mitte-zumitteunterschied bezüglich der Frequenz zwischen benachbarten Kanälen. Zweihundert Gigahertz entspricht .4 Nanometer-Abstand, entspricht 100 Gigahertz .2 Nanometer-Abstand, und 50 Gigahertz entspricht .1 Nanometer-Abstand.
6. ist Zahl von Kanälen die Anzahl von Kanälen, die das Gerät Informationen senden muss. Diese Zahl kann von 4 bis 160 mit den Entwurfsverbesserungen reichen, die mehr Kanäle addieren.
7. ist Einfügungsdämpfung die Verminderung, die durch die Einfügung von Wellenlängenabteilungsmehrfachkopplern (Verdrahtungshandbuch) verursacht wird in einem optischen Übertragungssystem.
Polarisation-abhängiger Verlust ist die maximale Abweichung in der Einfügungsdämpfung über allen InputPolarizationszuständen.
