Produktdetails:
|
| Modulname: | 980/1550NM Breitband-Koppler | Portentyp: | 1 × 2 |
|---|---|---|---|
| Fasertyp: | Glasfaser für alle Ports oder SM-Faser | Kleider und Kleidung: | 250um oder 900nm oder andere |
| Anschlüsse: | Mit FC-Anschlüssen | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980, PM1310 oder PM1550 | Wahl-Kanal: | 2, 4, 8, 16, 18, 36, 48 Kanäle |
| Betriebswellenlänge: | 980~1620 Nanometer | Paket: | Ursprüngliches Karton-Paket; Als Anforderung der Kunden |
| Hervorheben: | Breitband-Kombinator Verdrahtungshandbuch-1550nm,FC-Verbindungsstück Breitband-Verdrahtungshandbuch-Kombinator |
||

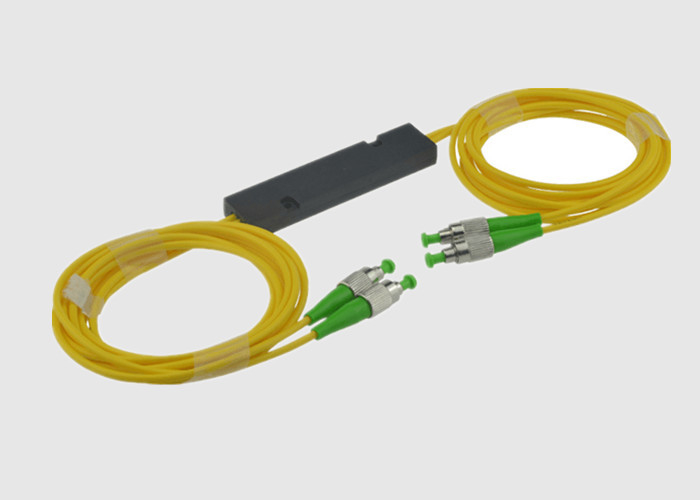

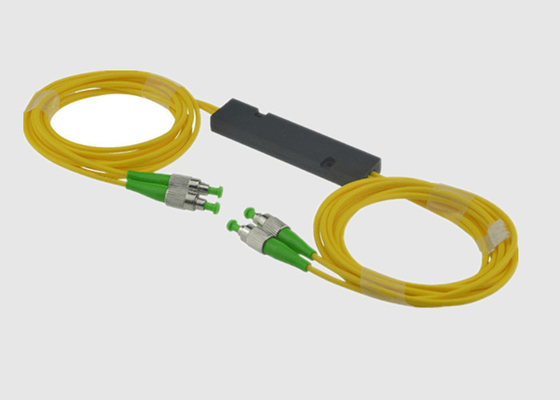

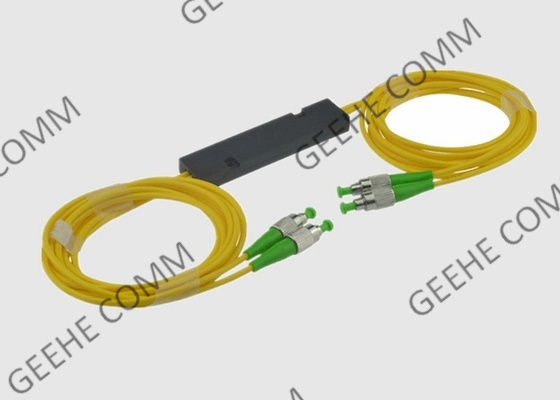

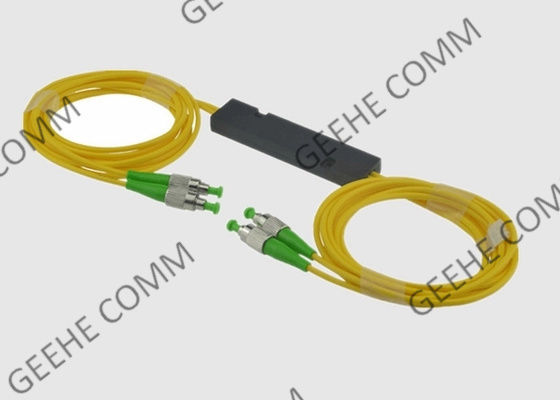

980/1550nm Breitband-WDM-Kombinator mit FC-Anschluss
Grundlegende Informationen:
Geehe produziert eine breite Palette von Kupplungen und WDM-Multiplexern, die für die Verteilung von Datenverkehr und
Geehe entwickelte und verbesserte ultrazuverlässige Fused-Toniner-Maschinen mit einer
Geehe bietet Komponenten mit geringem Einsatzverlust, ausgezeichneter Stabilität und langfristiger Zuverlässigkeit.Alle Koppler sind in einer Vielzahl von Verpackungsstilen und Leistungsniveaus erhältlich, um die Produktkompatibilität mit spezifischen Netzwerkanforderungen zu maximieren.
Es stehen Ihnen individuelle Konfigurationen zur Verfügung, und das technische Personal von Geehe kann Ihnen bei der Konzeption eines Geräts helfen, das Ihren spezifischen Anforderungen entspricht.
.
WDM-Vorteil und Merkmale:
Vorteile und Merkmale von Fused WDM:
* GR-1209-CORE Anforderungen an passive optische Komponenten
* GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
* GR-326-CORE Anforderungen an einmodische optische Steckverbinder
* TIA-604 Interpretierbarkeitsnorm für Glasfaseranschlüsse
* ROHS-Richtlinie zur Beschränkung gefährlicher Stoffe
1 × 2 Fused WDM Anwendungen:
Spezifikationen und Technologieparameter:
| Parameter | 980/1550 nm WDM oder 1060/1550 nm WDM | 1310/1550 nm WDM | 1480/1550 nm WDM |
| Fasertyp (dB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Betriebswellenlängem) | 980 und 1550 | 1060 und 1550 | 1310 und 1550 | 1480 und 1550 | |||||
| Betriebsbandbreitem) | ±10/20 | ±15 | ±15 | ||||||
| Zulassung | P | Eine | P | Eine | P | Eine | P | Eine | |
| EinfügungsverlustdB) | ≤ 015 | ≤ 025 | ≤ 030 | ≤ 040 | ≤ 02 | ≤ 03 | ≤ 03 | ≤ 035 | |
| IsolationdB) | ≥ 20 | ≥ 18 Jahre | ≥ 20 | ≥ 18 Jahre | ≥ 25 | ≥ 18 Jahre | ≥ 25 | ≥ 18 Jahre | |
| PDL (((dB) | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 005 | ≤ 01 | ≤ 01 | ≤ 01 | |
| RichtliniendB) | ≥ 55 Jahre | ||||||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||||||
* Die obige Spezifikation schließt den Stecker aus.
* Weitere Spezifikationen können auf Kundenanforderung vorgenommen werden
Informationen zur Bestellung:
| WDM- | Ich... | XX- | XX- | - Ich weiß nicht. | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 m X:Anpassung |
25250 μM Faser 09:900μM lose Faser 20: 2mm Kabel 30: 3 mm Kabel |
SC:SC/UPC SA:SC/APC ..... 00:Kein Stecker |
A: Eine B: B C: C |
|||||
| Zulassung | Operation Wellenlänge | Art der Faser | Faserlänge | Typ Schweinsschwanz | Verbindungstyp | Abmessungenn | ||||
WDM-Kabeltypen:
1Einmodische Fasern ermöglichen die Ausbreitung einer Mode.
2Multimodefasern unterstützen die Verbreitung mehrerer Modi.
3Der Wellenlängenbereich ist der Wellenlängenbereich, in dem das WDM funktioniert.
4Die Bandbreite, auch Kanalabstand genannt, ist die Größe der Fenster in nm.
5Der Kanalabstand ist der Frequenzunterschied zwischen den benachbarten Kanälen. 200 GHz entspricht einem Abstand von 0,4 nm, 100 GHz entspricht einem Abstand von 0,2 nm,und 50 GHz entspricht .1 nm Abstand.
6Die Anzahl der Kanäle ist die Anzahl der Kanäle, die das Gerät zur Übermittlung von Informationen benötigt.
7Ein Einsetzungsverlust ist die Dämpfung, die durch das Einsetzen von Wellenlängendivision-Multiplexern (WDM) in ein optisches Übertragungssystem verursacht wird.
Der polarisierungsabhängige Verlust ist die maximale Abweichung des Einsatzverlustes über alle Eingangspolarisierungszustände.
